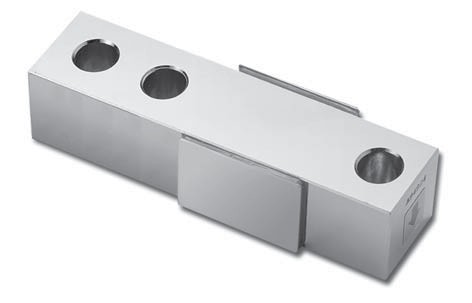

产品名称：SQB-500kg SQB-500kg传感器 Celtron SQB-500kg梁式称重传感器
产品型号：SQB-250kg，SQB-500kg，SQB-1t，SQB-1.5t，SQB-2t，SQB-2.5t，SQB-5t
产品品牌：美国Celtron（世铨）/Celtron称重传感器
产品类型：剪切梁传感器,剪切梁称重传感器
产品描述：SQB和SQB-F单端梁称重传感器材料为合金钢，并用特殊化合物充分压缩，有良好的防水防湿功能，保护等级为IP67。Celtron SQB系列是一种单端弯曲梁式称重传感器，主要用于低平面规模或小型箱灌，安装时需使用适当的安装附件，不易受周围影响，且负载能力强
参数描述：
|
量程
|
(500,1K,2K,2.5K,3K,4K,5K,10K,15K,20K)Ib
250,500, 1000,1500,2000,2500,5000kg
|
|
推荐激励电压
|
10V AC/DC
|
工作温度范围
|
-10℃~+40℃
|
|
最大激励电压
|
15V AC/DC
|
温度补偿范围
|
-20℃~+60℃
|
|
额定输出
|
3 mV/V±0.25%
|
零点平衡
|
±1%
|
|
蠕变
|
0.025%（SS:0.03）
|
输入阻抗
|
385Ω±5Ω
|
|
滞后性
|
±0.03%R.O.
|
输出阻抗
|
350Ω±5Ω
|
|
非线性
|
±0.02%R.O.
|
绝缘阻抗
|
>5000MΩ
|
|
重复性
|
±0.03%R.O.
|
加载负荷偏移量
|
<1mm
|
|
灵敏度温漂
|
0.015%
|
安全载荷
|
150%
|
|
零点温漂
|
0.026%
|
破坏载荷
|
300%
|
Celtron SQB选型表：
|
量程
|
单位
|
L
|
L1
|
L2
|
L3
|
W
|
W1
|
H
|
D
|
T
|
|
250kg
|
mm
|
130.0
|
25.4
|
76.2
|
12.7
|
31.7
|
31.7
|
25.4
|
13.5
|
M12×1.75
|
|
500Ib
|
inch
|
5.12
|
1.00
|
3.00
|
0.50
|
1.25
|
1.25
|
1.00
|
0.53
|
1/2-20UNF
|
|
500/1000/1500/2000kg
|
mm
|
130.0
|
25.4
|
76.2
|
12.7
|
38.1
|
31.7
|
31.7
|
13.5
|
M12×1.75
|
|
1K/2K/2.5K/3K/4K/5KIb
|
inch
|
5.12
|
1.00
|
3.00
|
0.50
|
1.50
|
1.25
|
1.25
|
0.53
|
1/2-20UNF
|
|
2500/5000kg
|
mm
|
171.5
|
38.1
|
95.3
|
19.0
|
44.2
|
38.1
|
38.1
|
19.8
|
M20×1.5
|
|
5K/10KIb
|
inch
|
6.75
|
1.50
|
3.75
|
0.75
|
1.74
|
1.50
|
1.50
|
0.78
|
3/4-16UNF
|
|
15K/20KIb
|
mm
|
225.6
|
50.8
|
123.9
|
25.4
|
56.9
|
50.8
|
80.8
|
26.2
|
——
|
|
inch
|
8.88
|
2.00
|
4.88
|
1.00
|
2.24
|
2.00
|
2.00
|
1.03
|
1-14UNF
|
|
