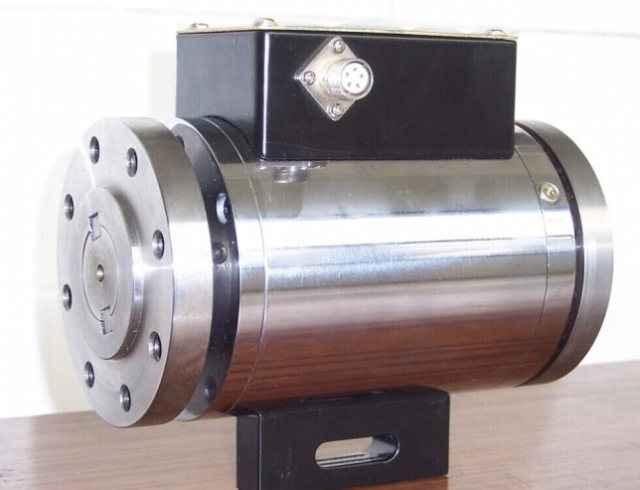

DHDTNJ-911双法兰动态扭矩传感器
[] | [] | [] 扭矩传感器

  本系列扭矩信号耦合器是在标准测

扭应变传感器的基础上研制开发的专门传递扭矩参数的信号耦合器。
◆   DHDTNJ-911型转矩转速耦合器是DHDYNJ-201系列转矩耦合器的双法兰形式.
本系列扭矩信号耦合器具备:
1、扭矩测量功能;
2、能源及信号非接触传递功能;
3、输出信号数字化功能;
4、可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号;
5、传递信号时与是否旋转,转速和转向无关。可以适应长时间,高转速运转;
6、精度高,稳定性好;
7、体积小,重量轻,易于安装;
8、 不需反复调零即可连续传递正反转扭矩信号;
9、没有集流环等磨损件,可以高转速长时间运行;
10、抗干扰性强;可任意位置,任意方向安装;
二、技术指标:
1、量程范围:5,10,20,50,100,200,500,1000,2000N•m;分九个量程,五种外形尺寸非标准量程及尺寸可以定做。
2、精 度:0.5%F•S;
3、适用转速3000转/分以下.
4、环境温度:0℃-50℃
5、频率响应:100 μs
6、输出信号: 0-12v方波频率;
负载电流<10mA.
零 扭 矩:10 KHZ ;
正向满量程:15 KHZ ;
反向满量程:5 KHZ;
7、信号插座 : (1)0V. (2)+15V.(3)-15V. (4)空.(5)扭矩信号.
三.安装:

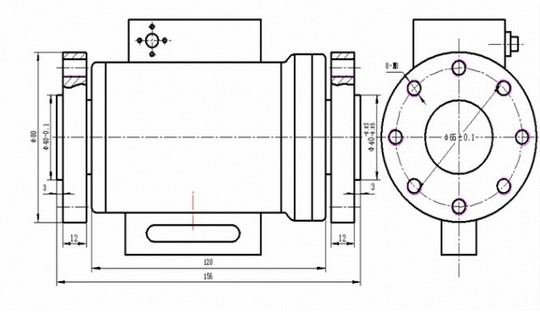

1、DHDTNJ-911型双法兰转速耦合器由静止外壳和旋转盘两部分组成;
2、通过法兰联轴器分别与动力或负载联接;
3、静止外壳柔性固定在基座上.允许摆动,不得转动。
四、信号处理:
1、使用DHDTNJ90系列扭矩仪表显示扭矩值;
2、直接将扭矩频率信号送给计算机或PLD进行处理;
3、转换为4—20mA或1—5V模拟信号。
五、使用注意:
1、接线必须正确;
2、±15V的范围:不得低于±14.5V不得高于±15.5V ;
3、信号线输出不得对地,对电源短路,输出电流不大于10mA;
4、屏蔽电缆线的屏蔽层必须与±15V电源的公共端(电源地)连接;

5、使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。



|
